📡 태양광 RTU와 모니터링 시스템 연결 구조｜데이터 흐름과 통신장애 점검방법

태양광 발전소를 운영하다 보면 발전량은 정상적으로 생산되고 있는데 모니터링 화면에는 데이터가 나타나지 않는 경우가 있습니다. 반대로 화면에 통신 이상이 표시되어 발전소 전체에 문제가 생긴 것으로 생각하는 경우도 있습니다. 📊

제가 태양광 발전소의 설계와 시공, 준공 후 유지관리 업무를 하면서 중요하게 보는 부분 중 하나가 발전설비의 이상과 통신설비의 이상을 구분하는 것입니다.

태양광 발전소의 모니터링은 단순히 인터넷에 인버터를 연결한다고 끝나는 구조가 아닙니다. 발전소 구성에 따라 여러 장비에서 만들어진 데이터를 수집하고 통신망을 통해 모니터링 시스템으로 전달하는 과정이 필요합니다.

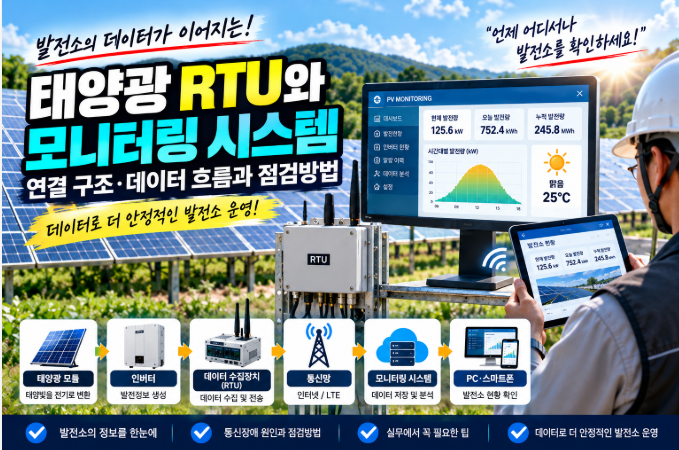

태양광 모듈 → 인버터 → 데이터 수집 → RTU 등 현장장치 → 통신망 → 서버·모니터링 시스템 → PC·스마트폰

발전소마다 실제 구성은 다를 수 있지만 이 데이터 흐름을 알고 있으면 통신장애가 발생했을 때 어느 구간부터 확인해야 하는지 이해하기 쉬워집니다. 🔎

1. 태양광 RTU란 무엇일까요?

RTU는 일반적으로 현장의 설비정보를 수집하고 상위 시스템과 데이터를 주고받는 데 사용되는 장치입니다. 📡

태양광 발전소에서는 시스템 구성에 따라 인버터나 계측설비 등의 데이터를 수집하여 모니터링 시스템으로 전달하는 역할을 할 수 있습니다.

다만 모든 발전소가 동일한 RTU를 사용하거나 같은 방식으로 구성되는 것은 아닙니다.

발전소 규모와 사용장비, 제조사 및 통신방식에 따라 실제 시스템은 달라질 수 있습니다.

2. RTU와 모니터링 시스템은 같은 것이 아닙니다

두 가지를 같은 장비라고 생각하기 쉽지만 역할을 구분해서 이해하는 것이 좋습니다.

RTU 등이 현장의 데이터를 수집하고 전달하는 역할을 한다면 모니터링 시스템은 전달받은 데이터를 사용자가 확인하고 관리할 수 있도록 보여주는 역할을 합니다. 🖥️

쉽게 정리하면,

현장 데이터 수집 → 데이터 전송 → 데이터 저장·처리 → 사용자 화면 표시

라는 흐름입니다.

3. 인버터 데이터는 어떻게 이동할까요?

인버터에서는 발전량과 운전상태 등 다양한 정보가 생성될 수 있습니다. ⚡

이 데이터는 시스템 구성에 따라 통신배선을 통해 데이터 수집장치로 전달되고 이후 통신망을 거쳐 모니터링 시스템으로 전송될 수 있습니다.

따라서 모니터링 화면에 데이터가 나타나지 않는다면 인버터만 확인해서는 부족합니다.

인버터 → 통신배선 → 데이터 수집장치 → 통신장비 → 네트워크 → 모니터링

각 구간을 나누어 생각하는 것이 좋습니다.

4. 발전 정지와 통신장애부터 구분합니다 📡

제가 통신 이상을 확인할 때 가장 먼저 구분하려고 하는 부분입니다.

모니터링 화면에 발전량이 0으로 나타났다고 해서 실제 발전까지 정지했다고 단정할 수는 없습니다.

현장에서는 인버터가 정상적으로 발전하고 있지만 데이터만 전달되지 않을 수도 있기 때문입니다.

📌 화면에 데이터가 없다 = 발전하지 않는다

라고 바로 판단하지 않는 것이 중요합니다.

5. 전체 데이터가 사라졌는지 일부만 사라졌는지 봅니다

여러 대의 인버터가 설치되어 있는데 모든 장비의 데이터가 동시에 사라졌다면 공통으로 사용하는 통신구간을 먼저 생각해 볼 수 있습니다.

반대로 특정 인버터 한 대의 데이터만 나타나지 않는다면 해당 장비와 연결된 통신구간을 확인할 수 있습니다. 🔎

전체 이상 → 공통 통신구간 확인

일부 이상 → 해당 장비·배선·설정 확인

이렇게 범위를 나누면 원인을 찾기가 훨씬 수월합니다.

6. 통신배선도 중요한 설비입니다

태양광 발전소 시공에서는 DC와 AC 전력케이블에 관심이 집중되기 쉽습니다.

하지만 준공 후 모니터링을 안정적으로 사용하려면 통신배선도 꼼꼼하게 시공해야 합니다. 🔧

케이블의 배선경로와 연결상태, 단자처리와 장비 간 연결 등을 설계도서 및 제조사의 요구조건에 맞게 확인하는 것이 중요합니다.

전력설비가 정상이어도 통신배선에 문제가 생기면 원격에서는 발전상태를 제대로 확인하기 어려울 수 있습니다.

7. 장비 설정도 확인해야 합니다

통신은 케이블만 연결한다고 무조건 이루어지는 것은 아닙니다.

사용하는 장비와 시스템에 따라 통신주소나 각종 설정 등이 서로 맞아야 정상적으로 데이터를 주고받을 수 있습니다. ⚙️

특히 인버터나 RTU 등의 장비를 교체한 뒤 통신이 되지 않는다면 기존 시스템과 새 장비의 통신설정 및 호환성을 확인할 필요가 있습니다.

구체적인 설정방법은 해당 제조사의 공식 매뉴얼을 기준으로 확인해야 합니다.

8. 통신장비의 전원도 확인합니다

통신장비 역시 정상적으로 동작하려면 전원이 필요합니다. 🔌

RTU나 데이터 수집장치, 네트워크 장비 등에 전원 문제가 발생하면 발전설비는 정상인데 모니터링만 중단될 수 있습니다.

따라서 통신장애가 발생하면 데이터 케이블뿐 아니라 관련 장비의 운전상태도 함께 확인해야 합니다.

9. 인터넷과 외부 네트워크 문제일 수도 있습니다 🌐

현장 내부 통신은 정상인데 외부 네트워크 문제로 원격 모니터링이 되지 않는 경우도 생각할 수 있습니다.

이때 발전소 내부의 인버터나 RTU를 무조건 고장으로 판단하면 원인을 찾는 데 시간이 오래 걸릴 수 있습니다.

현장설비 → 내부통신 → 외부통신 → 서버 → 사용자 화면

어느 구간에서 데이터가 끊어졌는지를 찾는 것이 핵심입니다.

10. 통신장애 발생시간을 기록합니다 📝

통신이 끊겼다가 다시 정상으로 돌아오면 그냥 넘어가기 쉽습니다.

하지만 같은 문제가 반복된다면 발생시간과 지속시간을 기록해 두는 것이 좋습니다.

특정 시간이나 날씨조건에서 반복되는지, 장비 재가동 이후 발생했는지 등을 비교할 수 있기 때문입니다.

발생시간 → 장애범위 → 조치내용 → 복구시간

이런 간단한 기록만 있어도 나중에 원인을 찾는 데 도움이 됩니다.

11. 장비 교체 후에는 통신까지 확인합니다

인버터나 RTU 등의 장비를 교체하고 전기적으로 정상 운전한다고 작업이 모두 끝난 것은 아닙니다. 🔧

모니터링 시스템에서도 새 장비의 데이터가 정상적으로 표시되는지 확인해야 합니다.

특히 장비명과 현장위치가 실제 설비와 일치하는지도 확인하는 것이 좋습니다.

나중에 고장이 발생했을 때 화면의 장비번호와 실제 현장장비가 다르면 유지관리가 상당히 불편해질 수 있습니다.

12. 설계단계에서 통신구조를 함께 계획합니다

제가 설계단계에서 중요하게 생각하는 부분입니다.

발전설비 설계를 마친 뒤 마지막에 통신을 추가하기보다 어떤 데이터를 어디에서 수집하고 어디로 전달할 것인지를 미리 계획하는 것이 좋습니다. 📐

인버터 선정 → 통신방식 확인 → RTU·수집장치 검토 → 통신배선 계획 → 모니터링 연동

처음부터 전체 흐름을 생각하면 시공 후 변경을 줄이고 유지관리도 편리해질 수 있습니다.

13. 준공할 때 실제 데이터까지 확인합니다 📊

RTU와 통신장비가 설치되어 있다고 모니터링 공사가 끝난 것은 아닙니다.

실제 인버터의 발전정보가 모니터링 시스템으로 정상적으로 전달되는지 확인해야 합니다.

장비별 데이터와 오류정보 등이 시스템에서 제대로 구분되는지도 살펴봅니다.

설치 완료보다 실제 데이터가 정상적으로 흐르는지 확인하는 것이 중요합니다.

14. 모니터링 화면만 보고 전기설비를 조작하지 않습니다 ⚠️

원격 화면에서 이상이 보인다고 현장의 전기설비를 임의로 분해하거나 조작해서는 안 됩니다.

태양광 발전소에는 DC와 AC 전기설비가 있고 햇빛이 있는 동안 모듈에서 전압이 발생할 수 있습니다.

전기적인 측정과 분해·접속 작업은 자격을 갖춘 기술자가 적절한 안전절차와 해당 장비의 지침에 따라 수행해야 합니다.

15. 제가 통신장애를 확인하는 순서 🔎

제가 유지관리하면서 중요하게 생각하는 것은 처음부터 RTU나 인버터를 교체하지 않는 것입니다.

먼저 실제 발전상태를 확인하고 장애범위를 파악합니다.

그다음 해당 장비의 통신상태와 RTU 등 데이터 수집장치, 네트워크를 순서대로 확인합니다.

실제 발전 확인 → 장애범위 확인 → 인버터 통신 → 배선 → RTU·수집장치 → 네트워크 → 모니터링 시스템

이렇게 데이터가 이동하는 방향을 따라가면서 확인하면 원인을 찾기가 훨씬 쉽습니다.

제가 실무에서 중요하게 보는 것도 장비 하나보다 전체 데이터 흐름을 이해하는 것입니다. 📡

자주 묻는 질문

Q. RTU가 고장나면 발전도 멈추나요?

시스템 구성에 따라 역할이 다르므로 단정할 수 없습니다. 데이터 수집·통신 기능에 문제가 생겨도 발전설비 자체는 별도로 운전하는 구성도 있을 수 있으므로 실제 발전상태를 확인해야 합니다.

Q. 모니터링 화면이 꺼지면 인버터 고장인가요?

반드시 그렇지는 않습니다. 통신배선이나 데이터 수집장치, 네트워크 등의 문제일 수도 있습니다.

Q. 인버터를 교체하면 RTU도 교체해야 하나요?

항상 그런 것은 아닙니다. 새 인버터와 기존 통신시스템의 호환성과 통신방식 등을 먼저 검토해야 합니다.

Q. 통신장애를 직접 수리해도 될까요?

단순한 화면 확인과 달리 전기설비 또는 통신장비 내부의 작업은 장비 특성과 안전조건을 알고 있는 기술자가 수행하는 것이 좋습니다.

마무리

태양광 발전소의 RTU와 모니터링 시스템은 발전소의 정보를 현장에서 사용자에게 전달하는 연결통로라고 볼 수 있습니다. 📡

문제가 발생했을 때 중요한 것은 인버터나 RTU 하나를 바로 고장으로 판단하는 것이 아닙니다.

발전상태 확인 → 데이터 생성 → 데이터 수집 → 통신 → 모니터링 → 이상구간 확인

제가 설계와 시공, 유지관리 업무를 하면서 중요하게 생각하는 것도 이 전체 흐름입니다.

통신구조를 설계단계부터 잘 계획하고 준공 시 실제 데이터까지 확인해 두면 향후 발전소 유지관리에도 큰 도움이 됩니다. ☀️
